Üretim Kolaylık ve Hızı İçin Teknik Resimsiz Çalışma

SolidWorks MBD (Model Tabanlı Tanım), SolidWorks 3D tasarım yazılımı uyumlu, entegre bir teknik resimsiz üretim yazılımıdır. SolidWorks MBD, üretim sürecini doğrudan 3D yönlendirir. 3D model verileri dahil, 3D PMI’ler sektör standardı formatlarda (SolidWorks dosyaları, eDrawings® ve 3D PDF gibi) tanımlanabilir, düzenlenebilir ve yayınlanabilir. Model tabanlı tanım yöntemleri kullananlar, azalan üretim hataları nedeniyle tasarruf ettiklerini, daha az hurda ve yeniden çalışma masraflarına girdiklerini ve satın alınan parçalarda tedarik masraflarının azaldığını belirtmişlerdir.

SolidWorks MBD; ürün modelleri, boyutlar, geometrik toleranslar, yüzey cilaları, kaynak sembolleri, malzeme listeleri, bilgiler, tablolar, notlar, meta özellikler vd. detaylar gibi verileri SolidWorks 3D ortamına aktarır. Operasyon yönlendirmek için gereken tüm bilgiler, 3D modellere entegre edildiği için artık geleneksel 2D teknik resimlere gerek yoktur. SolidWorks MBD’nin sezgisel, interaktif 3D PMI’leri çok sayıda operasyonel kullanım destekler ve tasarım, tedarik, fabrikasyon, montaj, kalite, satış, pazarlama, müşteri, tedarikçiler gibi operasyondaki tüm gruplara yardım eder.

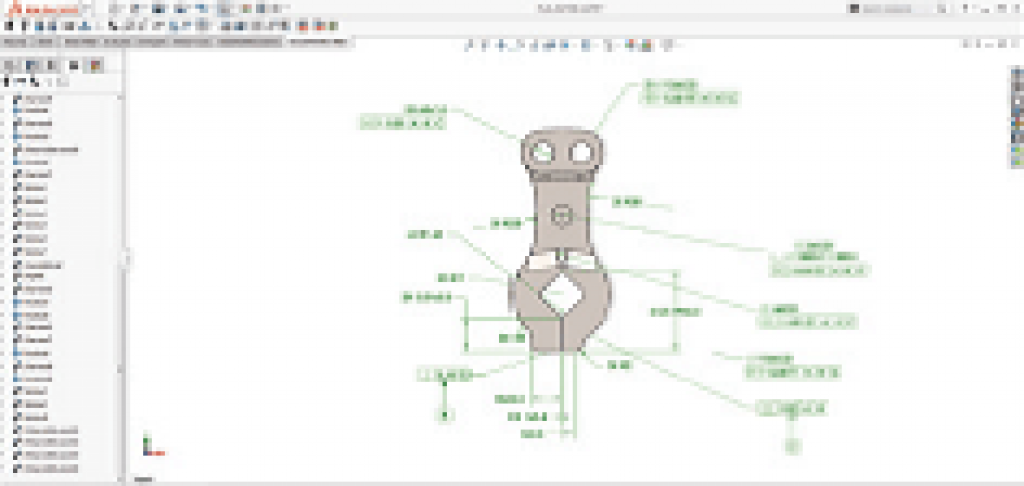

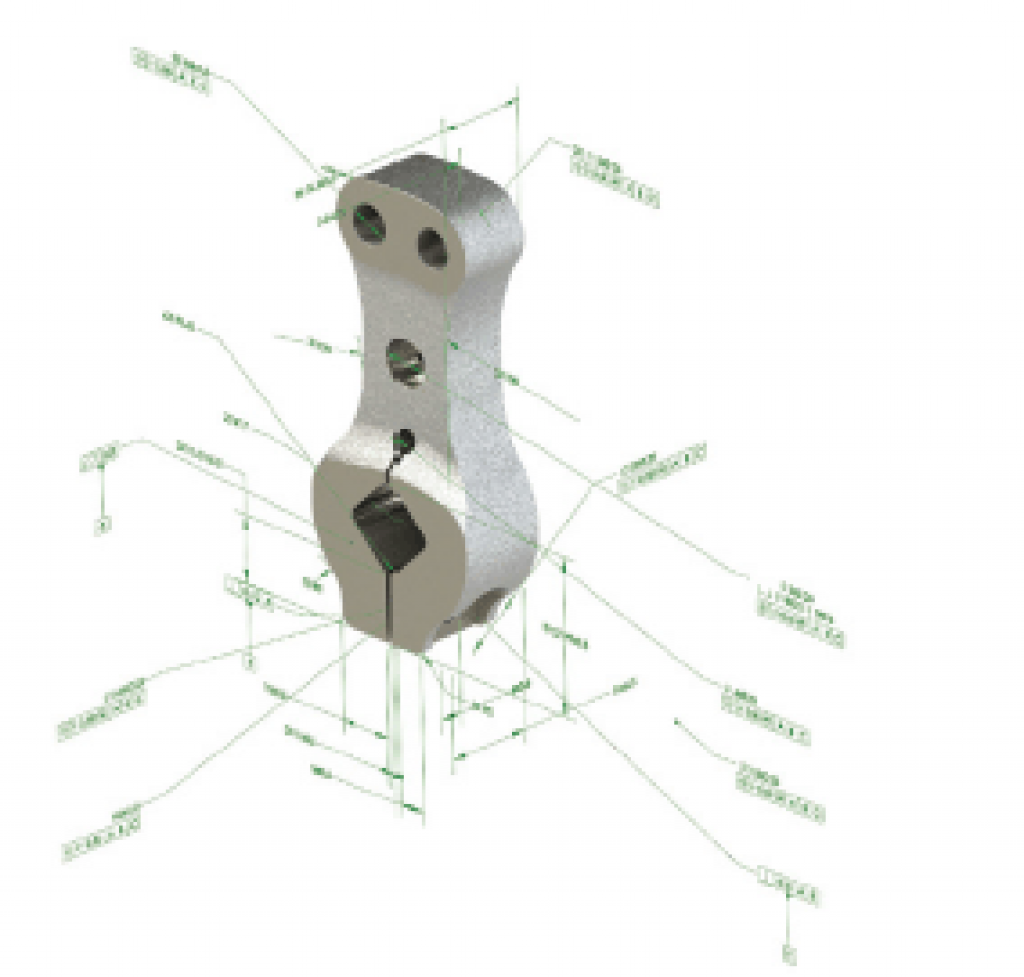

PMI’yi Direkt 3D Tanımlama

SolidWorks MBD, PMI’yi doğrudan 3D tanımlar ve toplam geliştirme maliyetinin yarısına varan 2D teknik resim geliştirme masrafları ve gerektirdiği zaman kaybını engeller. PMI’lerin 3D oluşturulması, 3D veri soruşturma, etkileşimlilik ve zengin meta özellikleri sayesinde iletişim hızlanır, tedarikçi fiyat teklifi süresi kısalır ve hatalar azalır.

3D Veriler Net ve Düzenli Formatta

3D PMI tanımı ötesinde SolidWorks MBD, zengin verileri farklı görüntü ve ekran ayarları içeren net ve düzenli 3D sunumlar halinde düzenlemeye yarar. Ekstra netlik için, siz modeli döndürürken kritik işlevsel önemli açıklamaları ekranda tutup 3D açıklamaları gizleyebilir veya görüntüleyebilir.

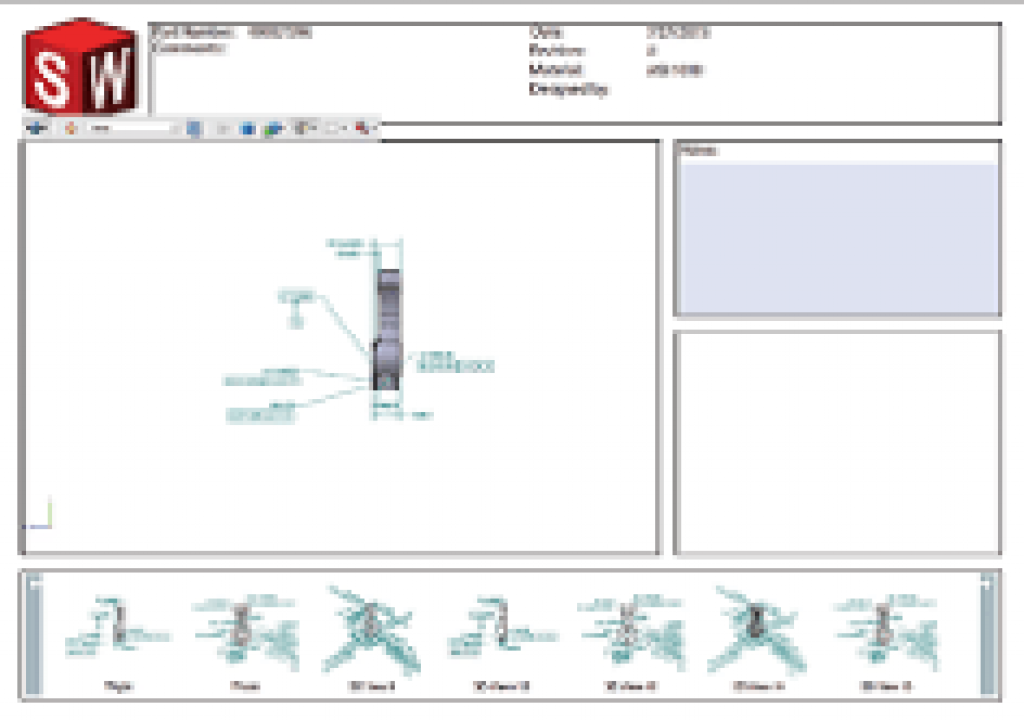

3D Çıktı Şablonları Özelleştirme

SolidWorks MBD, kapsamlı öntanımlı şablon grubu sunar. 3D çıktı şablonunun düzen, firma veya departman logosu, 3D görünüm ve küçük resimler, metin açıklamaları, meta özellik bağlantıları, tablolar gibi çeşitli yönleri, belirli materyaller hedefleyecek şekilde özelleştirilebilir. Bu şablonlar ayarlandıktan sonra üretim, operasyon, kalite tedarik gibi tüm departmanlar için dahili ve harici süreç kılavuzudur.

3D Verileri Mevcut Sürece Aktarma ve Dağıtma

SolidWorks MBD, verileri genellikle mevcut süreçlerde kullanılan eDrawings, 3D PDF gibi geniş kabul gören formatlarda yayınlar. eDrawings dosyaları, ücretsiz eDrawings görüntüleyicide açılabilir. 3D PDF dosyaları, Adobe Reader gibi çeşitli ücretsiz yazılımlarda görüntülenebilir. Mühendislik notları, malzeme listesi, zengin meta özellikleri gibi ilişkili bilgiler sağlama yanında, modelin 3D versiyonunda kaydır, büyüt, döndür, ölç, kesitlere ayır vd. 3D araçları kullanarak modelinizi keşfedebilirsiniz.

Akıllı 3D Veri Paylaşma, Arşivleme ve Yeniden Kullanma

SolidWorks MBD geometri, PMI, görünüm, veri gibi 3D verileri doğrudan paylaşma, arşivleme ve yeniden kullanmaya yarar. Böylece, siz ve tedarikçinizin geleneksel 2D teknik resimler çizmenize gerek kalmaz.

2D Teknik Resim ve Çıktıları Da Kullanabilme

SolidWorks MBD, mevcut SolidWorks 2D teknik resimlerle sorunsuzca entegre edilebilir. 3D PMI ve görünümler, 2D formatta yeniden kullanıma hazırdır. Çok sayıda 3D PDF görünüm pencereleri ve sayfaları gibi yerleşik çıktı desteği, mevcut kağıt tabanlı süreçlere kolayca uyarlanır.
